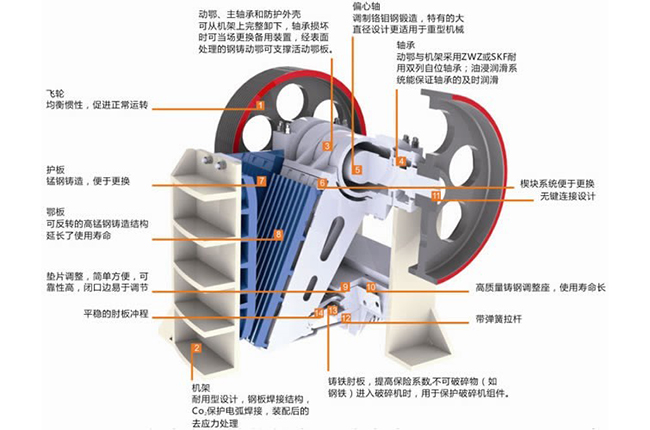

顎式破碎機作為破碎機行業中應用為廣泛的設備，它的通廣大體現在各個行業的各個方面，但是在顎式破碎機使用過程中，顎式破碎機配件動顎和定顎上的襯板經常出現問題，從而導致設備故障率高，影響正常生產。

一、顎式破碎機配件襯板主要問題有：

1、顎式破碎機配件襯板性差，磨損速度快；

2、破碎機襯板韌性差，在沖擊力和擠壓力作用下，裂紋現象時有發生，導致襯板過早損壞、更換；

3、由于顎式破碎機配件襯板結構問題，在工作中易松動、脫落，致使設備被迫停機檢修。

二、顎式破碎機配件襯板的改進措施：

1、襯板材質改進

該顎式破碎機配件動、定顎板上襯板共10件，其中定顎襯板4件，動顎襯板6件。原襯板材質為ZGMn13，材質改進后，采用ZGMn18Cr2，這種材質與ZGMn13比較，加入了合金成分鎳，有利于提高淬透性，熱處理后硬度提高。材質中鉻含量增加2%，以增強形成高硬度的奧氏體碳化物的能力，提高性。ZGMn18Cr2材質具有高性、耐沖擊性和高硬度特性，韌性值達120J/cm2（原材質僅為45J/cm2），硬度值達40HRC（原材質僅為30HRC）。材質的改變對于防止襯板裂紋、減輕磨損，延長使用壽命有積的作用。

2、襯板結構改進

（1）襯板的整體厚度由原170mm增加到240mm。厚度增加后，在襯板背面設計空心減重槽，槽與槽之間組成網狀加強肋，以提高襯板本體的強度和剛度，防止裂紋發生。

（2）根據模擬實驗結果，將襯板工作面的波形進行改進。原設計波形尺寸：波峰半徑45mm，高度45mm，波峰間隙165mm；改進后波形尺寸：波峰半徑75mm，高度75mm，波峰間距240mm。

顎式破碎機配件襯板波形尺寸的變化，提高了動、定顎板對礦石的擠壓、劈裂作用，咬合力增大，破碎效率提高。

（3）為了防止襯板松動，在襯板背面設計2個防松卡塊孔，與之對應，在破碎機動、定顎板上，焊接防松固定卡塊。

（4）為防顎式破碎機配件襯板螺孔邊緣由于強度下降出現裂紋，在襯板背面螺孔周圍增大金屬面積，不開設減重槽，用棒形砂輪對螺孔邊緣進行倒角磨削加工，避免應力集中現象發生。

如果您還想了解更多的顎式破碎機配件相關知識，可以聯系中譽鼎力，河南中譽鼎力公司生產各種破碎機設備，有著豐富的經驗。
